PartPro100 xP 概要ムービー

PartPro100 xP造形物例

PartPro100 xTは小型のパーツを造形することに適しています。 細かい穴形状まで再現することができます。

PartPro100 xP 製品仕様

▼技術仕様

▼技術仕様
プリント技術 DLP技術
最大造形サイズ
(幅 × 奥行 × 高さ)
64 × 40 × 120 mm
(2.5 × 1.5 × 4.7 inch)
光源 UV LED λ 405nm
プリント光源 Standard Resin /
Castable Resin
XY解像度 50 microns
Z解像度 25 / 50 / 100 microns
ディスプレイ 2.6" FSTN LCM
言語 多言語対応(Mutilingual)
▼寸法
本体サイズ
(幅 × 奥行 × 高さ)
29 × 36 × 43 cm
(11.4 × 14 × 16.8 inch)
本体重量 13 kg(28.6 lbs)
▼ソフトウェア
プリントソフトウェア XYZware_Nobel
入力ファイル形式 .stl /
XYZfotmat(.3ws / .3wn)
▼システム要件
OS Microsoft Windows 7 / 8 / 10
Mac OS X 10.9 / 10.10 / 10.11 / 10.12
▼電気
定格電圧 DC IN 24V 2.5A
接続 USB 2.0 ケーブル / USBメモリー / イントラネット
▼温度
動作温度 20~30℃ (68~86℉) *
樹脂保管温度 10~32℃ (50~89.6℉)

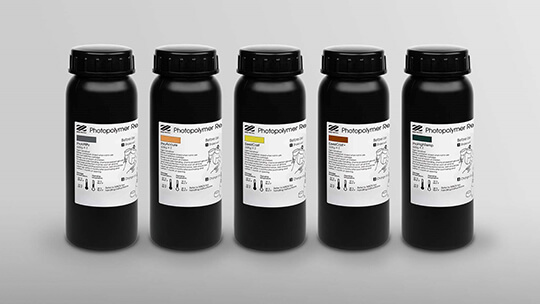

使用可能な材料

▼マテリアル仕様
マテリアル名 ProJet Accure Resin Pro Utillity Resin Pro HighTemp Resin
Orange Grey Dark Green
内容量 1kg
(2 × 500g ボトル)
1kg
(2 × 500g ボトル)
1kg
(2 × 500g ボトル)
収縮 @25℃ 450-750 450-750 880-980
比重 1.11-1.15g/cm3 1.0-1.2g/cm3 1.13-1.18g/cm3
粘度 25 ± 5 ℃ 25 ± 5 ℃ 25 ± 5 ℃
硬度(Scale D) 70-90 70-90 65-85
引っ張り強度 ASTM D638 35-45MPa 25-35 30-35
縦弾性係数 ASTM D638 1400-1700MPa 800-1100MPa 1100-1400MPa
伸び ASTM D638 3-7% 6-10% 0.5-5.5%
曲げ強度 ASTM D790 60-70MPa 55-65MPa 65-75MPa
曲げ弾性率 1500-1800MPa 1400-1700MPa 1650-1950MPa
ノッチ付きアイゾット衝撃値 ASTM D256 25-30 J/m 27-32 J/m 15-20 J/m
荷重たわみ温度 ASTM D648
@0.45MPa
- - 110 - 150 ℃

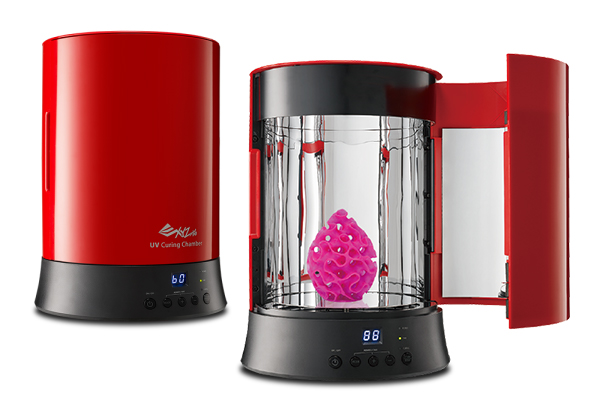

UV キュアリングチャンバー

造形物の二次硬化機能を提供するプロ向けキュアリングチャンバーです。

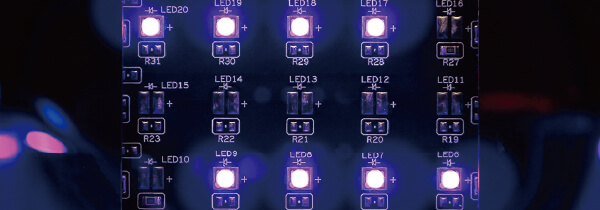

回転テーブルと反射する内部ミラーを搭載し、
安定した出力でパーツの細部にまで 連続してUVライトを照射し、確実に硬化させます。

Curing Chenber

▼UV キュアリングチャンバー 技術仕様

光源 UV LED λ 375~405 nm
UV LEDランプ光源
16 W
最大硬化サイズ φ180× H200mm
(7.1 × H 7.9inch)
回転テーブル最大積載重量 1.5kg (3.3 lbs)
硬化時間 1~60分間 (Timer included)
本体サイズ
(幅 × 奥行 × 高さ)
25.5 × 25.5 × 35.2 cm
(10 × 10 × 13.85 inch)
本体重量 4kg (11 lbs)
適合材料 Photopolymer Resin
定格電圧 DC IN 24V 2.5A
