XYZプリンティング 3Dプリンター

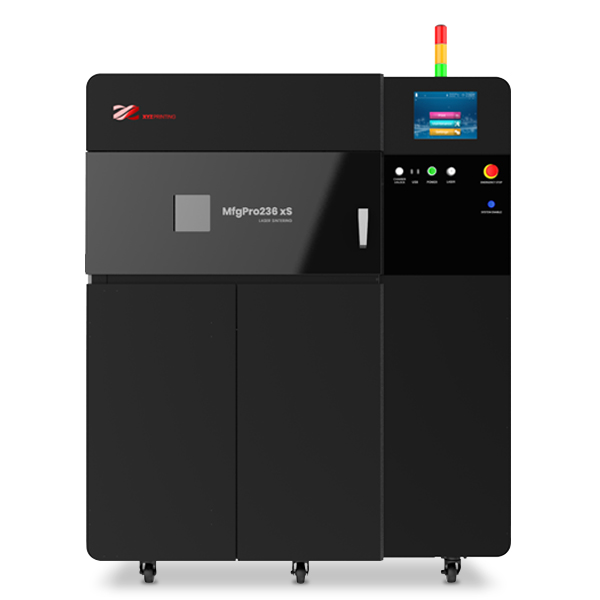

3DプリンターMfgPro236 xS


MfgPro236 xS

造形方式:SLS
  • 試作品製作
  • 治具製作
  • 実部品製作
  • 形状確認
  • 嵌合/組付け確認
  • パーツの軽量化
  • 高強度材料
  • 靭性材料
  • 耐熱材料
  • TPU
  • ナイロン
  • カーボン
標準希望小売価格:16,500,000円(税別)
ナイロン粉末を焼結して造形する3Dプリンタ―。レーザー出力が60Wと強力で、PA6(ナイロン6)パウダーを使用することができるのが大きな特徴。耐熱性、耐油性、耐薬品性にも優れた材料が使用できるため、製品試作から耐久テスト、実製品にも対応できる造形物を作成できます。

MfgPro236 xSの特徴

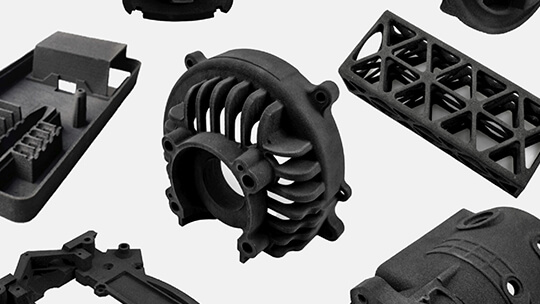

高機能なマテリアルラインナップ

高機能なマテリアルラインナップ

PA(ナイロン)11、12 だけでなく「PA6」でも造形できることがMfgPro236 xS の特徴の一つです。PA6はプラスチック製品としての普及度が高く、非常に強靭で耐摩耗性に優れ、摩擦係数が低くなめらかな材料です。耐熱性、耐油性、耐薬品性にも優れるため機械材料に適したナイロンです。ナイロン製品の材料としての需要が非常に高いPA6が使用できることで、本製品と同じ材料での試作品製作ができ、機能試験にも貢献します。

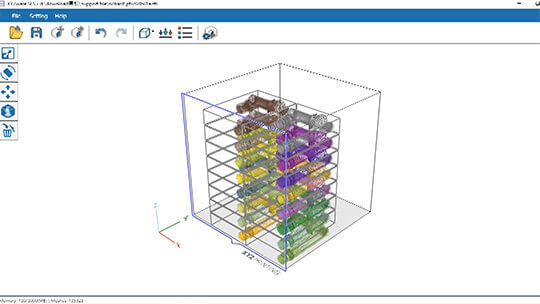

生産性を向上する造形スピード

生産性を向上する造形スピード

MfgPro236 xSは1時間で22mmの高速プリント速度を実現し、高い生産性を誇ります。少量生産やエンジニアリング設計プロセスに最適なプリンターです。他の3Dプリント方式と異なり、SLS方式は配置上のZ方向(高さ)が同一であれば、XY方向に大きな造形や一度にたくさんの造形を行っても造形時間に大きな差が発生しません。多品種の同時造形に最適な造形方式です。

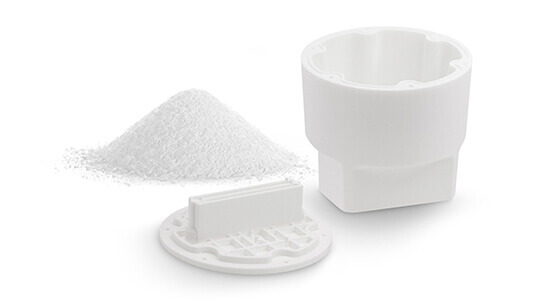

高出力レーザー×オープンマテリアル プラットフォーム

高出力レーザー×オープンマテリアル プラットフォーム

他社のSLS方式3Dプリンターは自社開発された純正材料のみ使用が許容されています。MfgPro236 xSはこうした制限を設けず、スペック範囲内で使用可能と判断される材料であれば、純正材料同様のサポートサービスを提供し、ユーザーのモノづくりをバックアップいたします。

概要ムービー

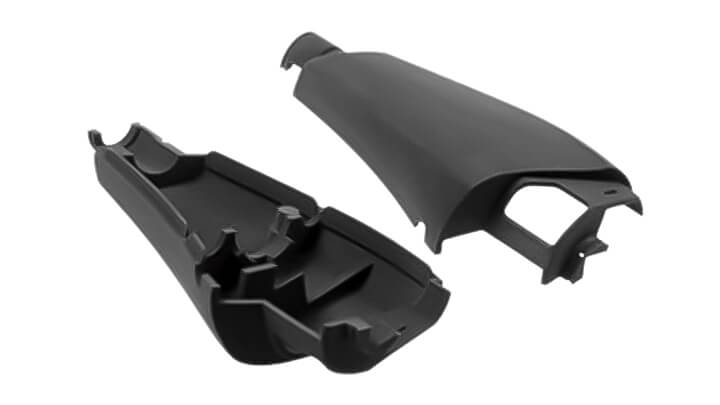

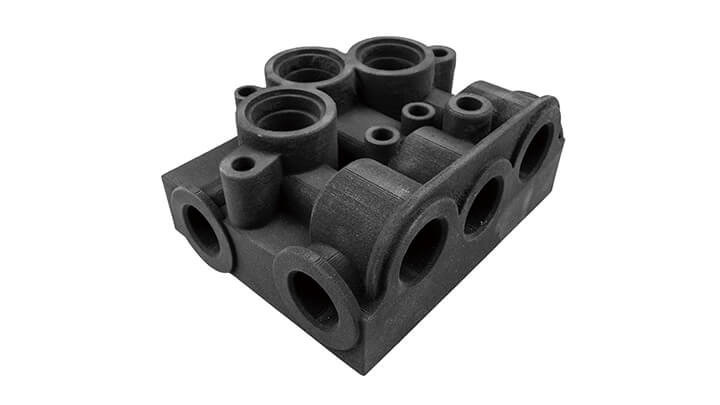

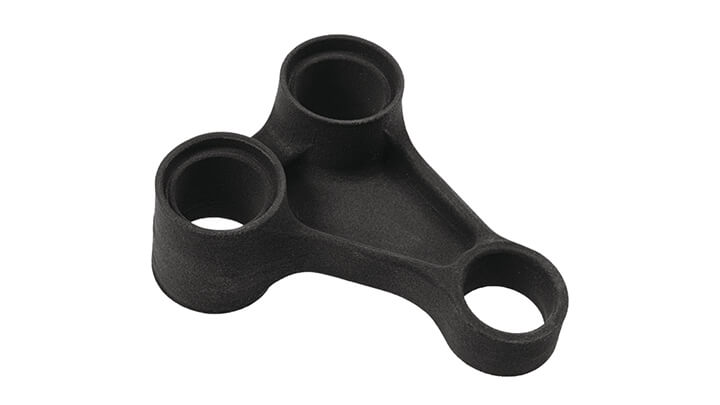

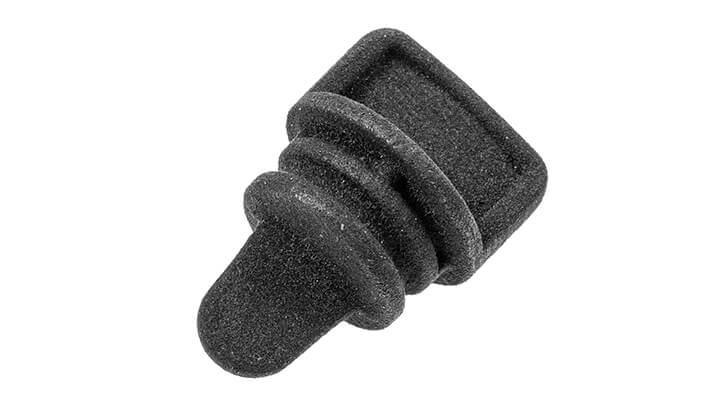

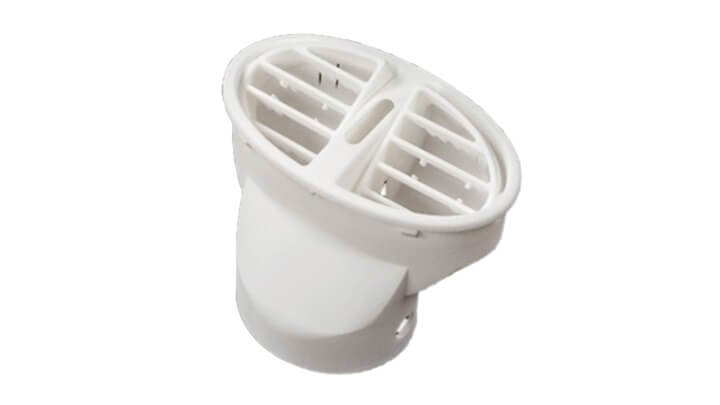

造形サンプル

製品仕様

MfgPro236 xS
造形方式 SLS(粉末焼結方式)
レーザータイプ 60W CO2
造形エリア[幅×奥行×高さ] 230×230×250mm
積層ピッチ 60 ~ 300μ
動作環境温度 16 ~ 25℃
動作環境湿度 70%以下
造形速度 最大22mm/h(高さ)
N2システム 内部ガスコントロールシステム
フロア要件 220kg/m²(現地の建築基準に従って)
接続 USBメモリー
ソフトウェア XYZprint AMSLS, Buildware
OS Windows 10 / 11(64bits)
PC最小システム要件 プロセッサー:Intel i5 第4世代CPU以上
メモリー:16GBメモリー以上のDRAM
HDD空き容量:10GB以上
グラフィックカード:NVIDIA GeForce GTX 760M以上
入力ファイル形式 .stl, .3mf
後処理方法 ナイロンパウダーを手作業で除去し、ブラスターで細かいパウダーを吹き飛ばします。
保守サービス オンサイト保守
本体サイズ[幅×奥行×高さ] 1,444×828×2,053mm
本体重量 425kg
定格電圧 220V/32A, Max 7kW
マテリアル sPro12(PA12), sPro11(PA11), sPro11CF(PA11+ カーボンファイバー), sPro6MF(PA6MF), sPro6FR(PA6FR), sProTPU, CB50(PA12+球状カーボン)

材料物性

【マテリアル】Nylon12(PA12), TPU(TPU 88A), PA11, PA11 CF, PA6 MF, PA6 FR, CB50(PA12+Carbon)
物性測定項目(単位) Nylon12
(PA12)
TPU
(TPU 88A)
PA11 PA11 CF PA6 MF PA6 FR CB50
(PA12+Carbon)
カラー White White White/Black Black Black Black Gray
比重(g/cm³) 0.96 1.1 1.1
充填密度(g/cm³) 0.43 0.5
引っ張り強度(MPa) 49 8 52 82 91 56 40
縦弾性係数(MPa) 1593 75 1750 5900 6250 4750 3200
伸び(%) 11 270 26 7 21 1.4 3.0
曲げ強度(MPa) 82 70 64
曲げ弾性率(MPa) 1623 70 1750 3639
耐衝撃性(KJ/m2) 2.6 No break
(23℃)
No break 48 13.1 5.0 12.5
溶解温度(℃) 175 120 ~ 150 177 189 209 207 140
