MfgPro230 xS
造形方式：SLS
- 試作品製作
- 治具製作
- 実部品製作
- 形状確認
- 嵌合/組付け確認
- パーツの軽量化
- 高強度材料
- 靭性材料
- 耐熱材料
- TPU
- ナイロン
- カーボン
標準希望小売価格：9,219,000円（税別）
ナイロン粉末（PA12）を焼結して造形する3Dプリンタ―です。圧倒的なコストパフォーマンスで、製品試作から耐久テスト、実製品にも対応できる強度・耐久性の高い造形物を作成できます。
MfgPro230 xSの特徴

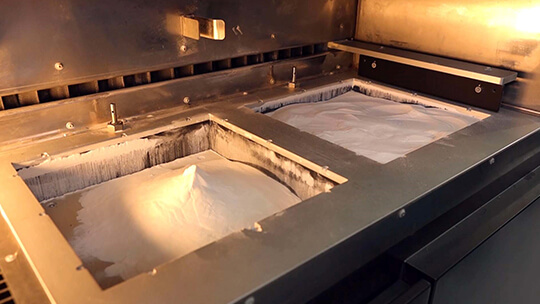

簡単な後処理作業
SLS方式では粉末材料をCO2レーザーで焼結、凝固させて造形します。凝固しない粉末がサポートの役割を果たすため、付着した粉末を払うだけで後処理が完了します。
また、凝固されなかった粉末は新品材と配合することでリサイクル利用可能です。
※材料によって再利用率は異なります。

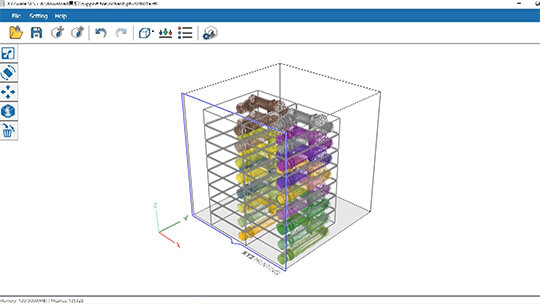

効率的な複数造形
1時間で20mmの高速プリント速度を実現し、少量生産や治具制作に最適なプリンターです。その他の造形方式と異なり、高さ方向も含めて配置が行える為、1度で多くの造形を効率よく生産することができます。

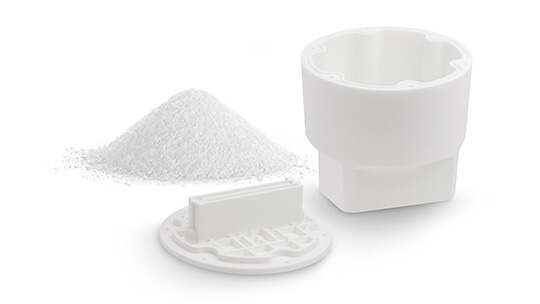

オープンマテリアル構想
他社のSLS方式3Dプリンターは自社開発された純正材料のみ使用が許容されています。ですがMfgPro230 xSは自社純正品のみならず、他社材料メーカー様とアライアンス契約を結び、お客様の求める高機能材料を提供します。
製品仕様
| MfgPro230 xS | |
|---|---|
| 造形方式 | SLS（レーザー焼結法） |
| レーザータイプ | 30W CO |
| 造形エリア［幅×奥行×高さ］ | 230×230×230mm |
| 積層ピッチ | 80μ, 100μ, 150μ, 200μ |
| 動作環境温度 | 16 ～ 27℃ |
| 動作環境湿度 | 70％を超えない |
| 造形速度 | 20mm/hr（形状依存） |
| N2システム | 内部ガスコントロールシステム |
| フロア要件 | 220kg/m²（現地の建築基準に従って） |
| 接続 | USB メモリー |
| ソフトウェア | Buildware, SLSware |
| OS | Windows 10（64bits）以上 |
| PC最小システム要件 | プロセッサー：Intel i5 第四世代CPU以上 メモリー：12GBメモリー以上のDRAM HDD空き容量：1GB以上 グラフィックカード：NVIDIA GeForce GTX 760M以上 |
| 入力ファイル形式 | .stl, .3mf |
| 後処理方法 | ナイロンパウダーを手作業で除去し、ブラスターで細かいパウダーを吹き飛ばします。 |
| 保守サービス | オンサイト保守 |
| 本体サイズ［幅×奥行×高さ］ | 1,480×850×2,040mm |
| 本体重量 | 360kg |
| 定格電圧 | 220V/32A, Max 7kW |
| マテリアル | sPro12W, TPU, CB50（カーボン粉末混合） |
材料物性
【マテリアル】Nylon12（PA12）, TPU（TPU 88A）, PA11, CB50（PA12+Carbon）
| 物性測定項目（単位） | Nylon12 （PA12） |
TPU （TPU 88A） |
PA11 | CB50 （PA12+Carbon） |
|---|---|---|---|---|
| カラー | White | White | White/Black | Gray |
| 比重（g/cm³） | 0.96 | 1.1 | － | 1.1 |
| 充填密度（g/cm³） | 0.43 | 0.5 | － | － |
| 引っ張り強度（MPa） | 49 | 8 | 52 | 37 |
| 縦弾性係数（MPa） | 1593 | 75 | 1750 | 3481 |
| 伸び（%） | 11 | 270 | 28 | 2.8 |
| 曲げ強度（MPa） | 82 | 70 | － | 64 |
| 曲げ弾性率（MPa） | 1623 | 70 | 1750 | 3639 |
| 耐衝撃性（KJ/m2） | 2.6 | No break （23℃） |
6.5 | 要外部測定依頼 |
| 溶解温度（℃） | 175 | 120 ～ 150 | 203 | 185 |
製品の使い方（開梱方法、セットアップ方法、造形の様子、後処理方法、セルフメンテナンスなど）公開中！
MfgPro230 xS「How to Use」 はこちらFAQ（よくあるご質問）
- パウダーのリサイクル率はどのくらいでしょうか？
- 本体以外に付帯設備はどのような機材が必要ですか？
- レーザーの仕様を教えてください。
- メーカー指定材料以外も使えるのでしょうか？
- 保守加入時に契約書類はございますか？
Q パウダーのリサイクル率はどのくらいでしょうか？
お客様の利用状況によりますが、最大80％程のリサイクル率です。
Q 本体以外に付帯設備はどのような機材が必要ですか？
窒素発生装置、コンプレッサー関連、撹拌機、防爆対応の掃除機が必要になります。
Q レーザーの仕様を教えてください。
30WCO2レーザーを搭載しています。
Q メーカー指定材料以外も使えるのでしょうか？
メーカー承認を受けることで、オープンマテリアルが認められています。
※ご希望の方は別途ご相談ください。
Q 保守加入時に契約書類はございますか？
機器購入時や保守更新時にお客様元へ下記の【サービスパック書類】をお客様情報・導入マシンタイプ・シリアル番号・サービス開始日など記載し、メールにて納品いたします。
※ 保守サービス作業につきましては、JBサービス株式会社に委託契約しております。
